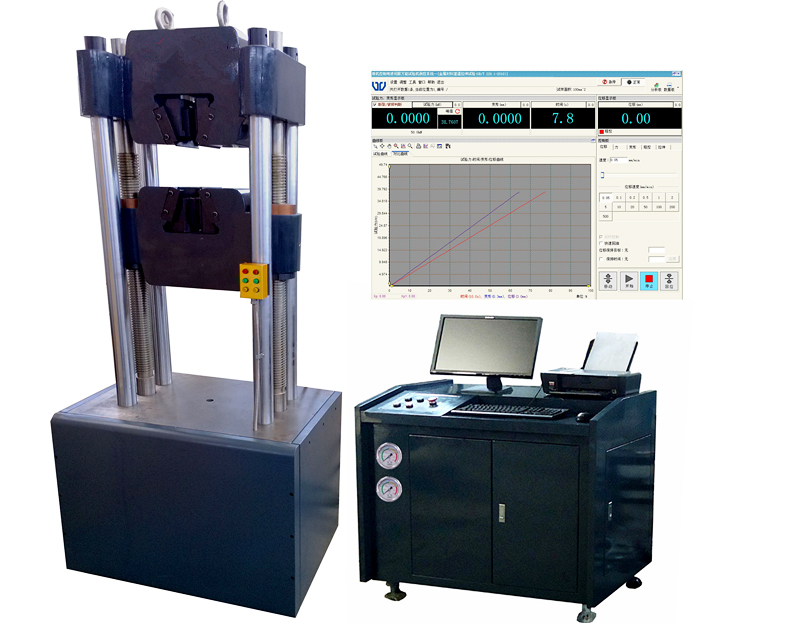

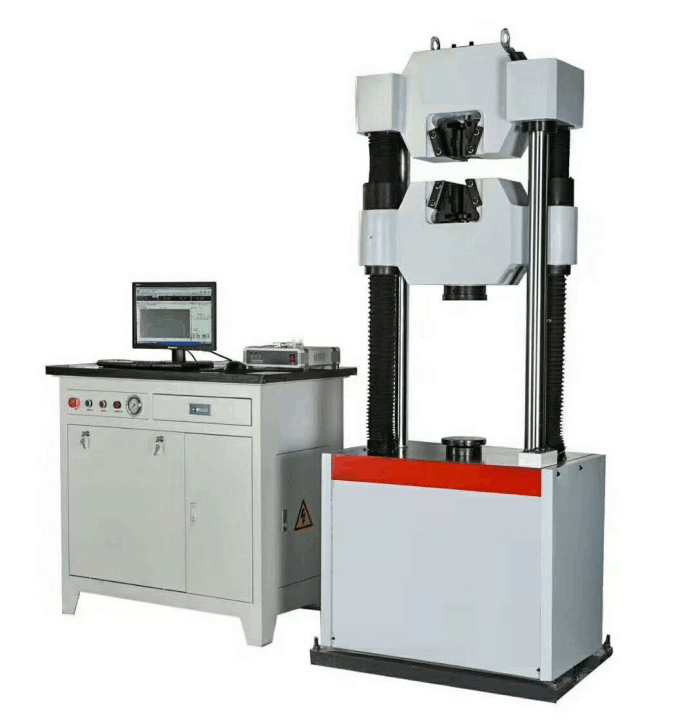

WY-600GA電液伺服液壓萬能試驗機
液壓萬能試驗機是科研機構，大專院校，冶金、機械制造、鍋爐容器及航空航天等企事業單位理想的高品質檢測設備。根據行業標準實現對不同金屬材料或產品進行拉伸、壓縮、彎曲、剪切等力學性能試驗，該萬能試驗機采用油壓加荷，操作方便，性能穩定，安全可靠.試驗操作和數據處理符合GB/T228.1-2010《金屬材料室溫拉伸試驗方法》，可根據：GB、ASTM、DIN、ISO、JIS、BS等標準進?實驗。
液壓萬能試驗機主要技術參數：
1、最大試驗力 600KN
2、試驗力示值相對誤差 ≤示值的±0.5%
力值分辨率： 1/600000
3、試驗力測量范圍 最大試驗力的2%～100%
4、等速應力控制范圍 2～60 (N/mm2•S-1)
5、應力速率誤差 ≤±0.5%
6、等速位移控制范圍 0.05-100(mm/min)
7、位移速度相對誤差 ≤±0.5%
8、鉗口夾緊方式： 液壓夾緊
9、圓試樣夾持直徑范圍 6mm～Φ40mm
10、扁試樣夾持厚度范圍 0～15mm
11、最大拉伸試驗空間 700mm
12、最大壓縮試驗空間 700mm
13、活塞最大移動速度 0-100 mm/min
14、試驗空間調整速度 190 mm/min
15、上下壓盤尺寸 Φ160mm
16、最大活塞行程 200mm
17、設備尺寸 950×750×2170mm
18、重量 1800kg
液壓萬能試驗機標配輔具
1、扁平鉗口 0～15 1套
2、V形鉗口 Φ13～φ26 1套
3、V形鉗口 Φ26～φ40 1套
4、壓縮附具 壓盤φ160 1套
萬能試驗機設計制造執行標準：
GBT228[1].1-2010金屬材料 拉伸試驗：室溫試驗方法
GBT 10623-2008 金屬材料 力學性能試驗術語
GB/T 2611-2007試驗機通用技術要求
GB/T8612-2015電液伺服萬能試驗機；
GB/T228金屬材料室溫拉伸試驗方法
GB/T7314材料室溫壓縮試驗方法
JJG 1063-2010 國家計量檢定規程
GB/T 16825-2008靜力單軸試驗機的檢驗
JJF 1103-2003 萬能試驗機計算機數據采集系統評定
GB/T 22066—2008靜力單軸試驗機用計算機數據采集系統的評定
液壓萬能試驗機機械工藝結構：
1. 試驗機主機采用油缸下置式結構，拉伸空間位于主機的上方，壓縮、彎曲、剪切等試驗空間位于主機下方中橫梁和工作臺之間，通過中橫梁的移動調整試驗空間，工作臺與油缸采用硬接觸，中壓平衡活塞，活塞始終處于油缸中心，減少油缸和活塞之間的摩擦，使實驗精度更高、力值更準。克服了工作臺和活塞的球面接觸，理論導向的傳統工藝。從而保證產品的機械性能的穩定性。
2. 主機的結構件采用鑄鋼件熱處理后精密加工制成，立柱及傳動件采用高性能合金結構鋼精密制作，經嚴格的檢驗和精細地裝配，整機不僅整體剛性強而且穩定性好。主輔油缸均采用無間隙油膜密封，無滲漏油，鉗口處采用中心復式油缸直推式夾緊，克服了托板襯板夾塊套裝結構的易滑動易變形的缺點，而且裝卸更換非常方便，經久耐用。
試驗機控制、測量系統：
1、本機采用全數字閉環控制系統進行控制及測量，并通過計算機進行試驗過程及試驗曲線的動態顯示，和數據處理，試驗結束后可通過圖形處理模塊對曲線放大進行數據再分析編輯，滿足多個國家關于金屬拉伸試驗規定中的各項標準試驗，也可以按照行業標準實現對不同材料或產品的拉伸、壓縮、彎曲、剪切等類型的試驗，控制系統具有力控制、變形控制、位移控制三種控制方式，在試驗過程中三種控制方式可以按照設定程序平滑切換。
2、軟件可以自動求取ReH (上屈服強度)、ReL(下屈服強度)、Rp0.2(規定非比例延伸強度)、Rt0.5(規定總延伸強度)、Rm(抗拉強度)、E(彈性模量) 等20多項所需要的試驗數據。還可實現等速率力加荷 保載、等速率變形 保載、等速率位移 保載 等多種試驗要求；
3、準確、完善的數據分析功能，采用人機交互方式分析計算測試材料的機械性能指標，也可人工干預分析過程，提高分析的準確度；
4、試驗數據采用數據庫管理方式，自動保存所有試驗數據和曲線。
5、實現專用的位移、變形、力、速度閉環控制，試驗過程中，可靈活更改試驗速度及試驗曲線，以使試驗方案更靈活、快捷；
6、多層保護：具有軟件和硬件兩級保護功能，可實現對試驗機的過載過流、過壓、欠壓、過速、限位等多種安全保護方式；
7、試驗軟件預留多個開放式的程序接口，用戶可自主編寫定制特殊的試驗方法，缺省執行GB、ISO等多種試驗標準；預留開放式數據接口傳輸網絡端口，便于用戶后期的聯網數據上傳，以及軟件的升級。
?
